Protection étancheur NORME NF P 93-355 et protection TR de Frénéhard pour toits plats

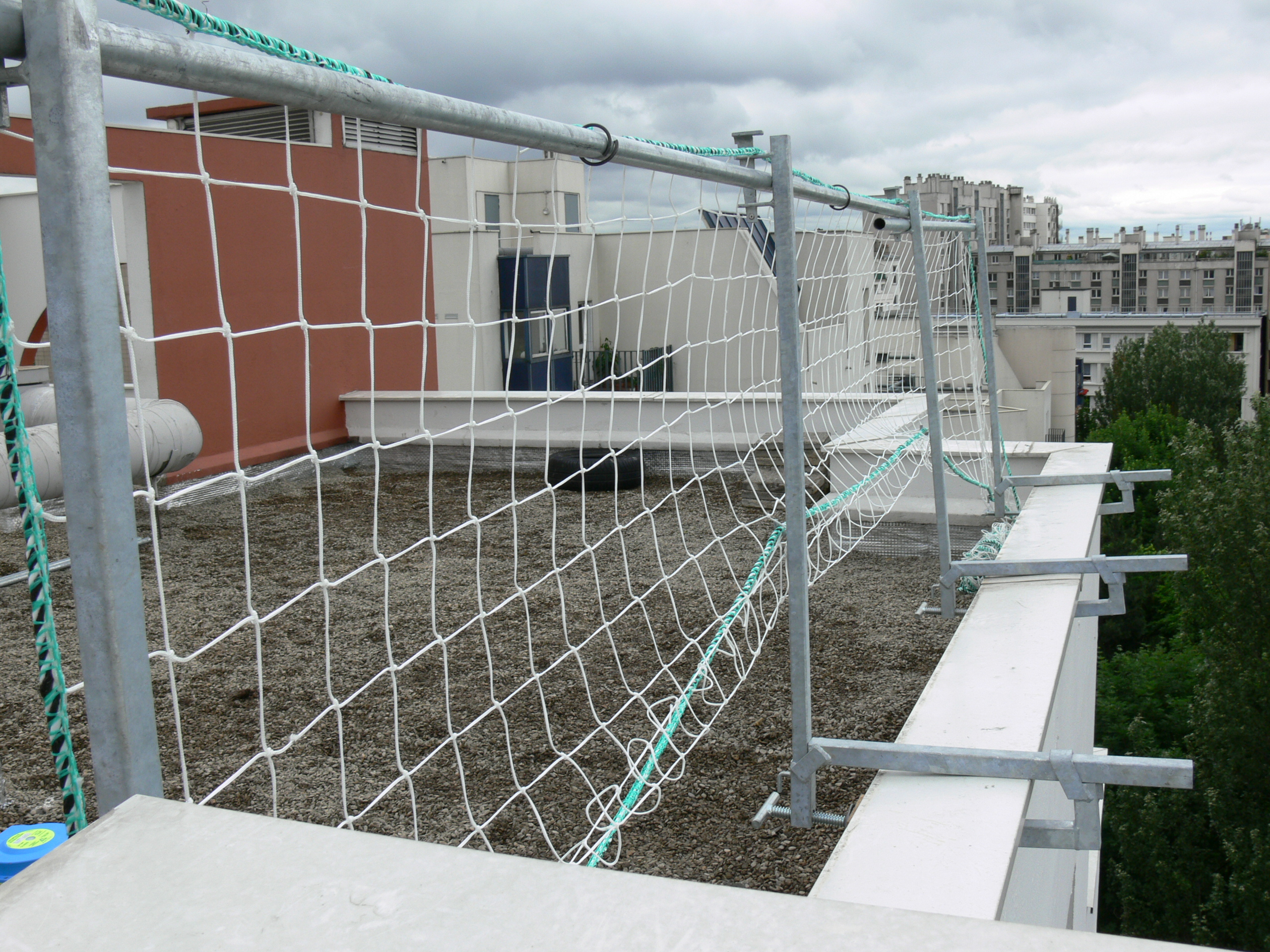

La solution de protection étancheur, développée en France, par Frénéhard est conçue pour répondre aux attentes des étancheurs, des couvreurs, des charpentiers et charpentiers métalliques.

Conforme à la norme NF P 93-355, la solution de protection étancheur de Frénéhard est composée par différents garde-coprs pour vous permettre de vous adapter au mieux à votre chantier :

- 2 modèles de presses à patin disponibles pour s’adapter à la largeur du bâtiment sans en affecter sa structure par perçage (modèle 7 trous ou L et le modèle XL) pour un acrotère de 100 mm à 460 mm,

- Des systèmes de fixations :

• Applique
• Platine
• Z plat en 150 mm disponibles en épaisseur 8 ou 10 mm

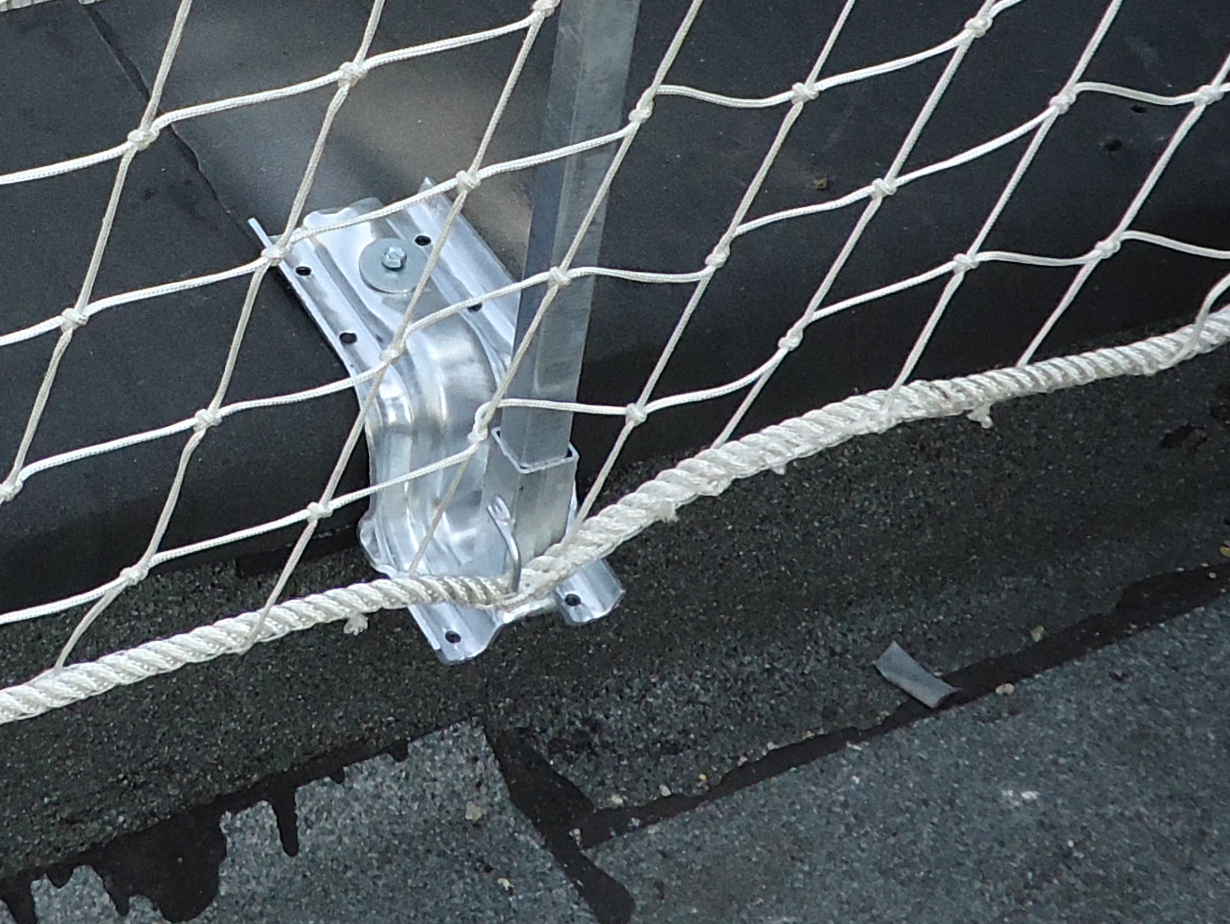

• ZR 150 mm embouti pour une meilleure résistance
• ZR 250 mm pour acrotère isolé

- Le filet périphérique en hauteur 1 mètre (protection intermédiaire) maille 10x10 cm, ralingue de 8 mm, disponible longueur :

• 10 mètres
• 20 mètres

- La lisse haute tubulaire rigide en acier galvanisé, diamètre 30 mm, avec évassement pour empêcher le glissement du potelet : 3 longueurs disponibles :

• 1650 mm
• 2700 mm
• 3300 mm

- La plinthe : 2 longueurs disponibles :

• 1680 mm
• 3000 mm

- Le support pour plinthe

- Les potelets bloqueurs galvanisés à chaud après fabrication :

• Hauteur 1100 mm pour filet (norme NF P 93-355)
• Hauteur 1180 mm pour filet (norme NF P 93-355)
• Hauteur 1100 mm pour 2 lisses (norme NF EN 13-374)
• Hauteur 1180 mm pour 2 lisses (norme NF EN 13-374)

LA PROTECTION TR : CONFORME À LA NORME NF P 93-355 POUR LES TOITURES PLATES <10° en maison individuelle

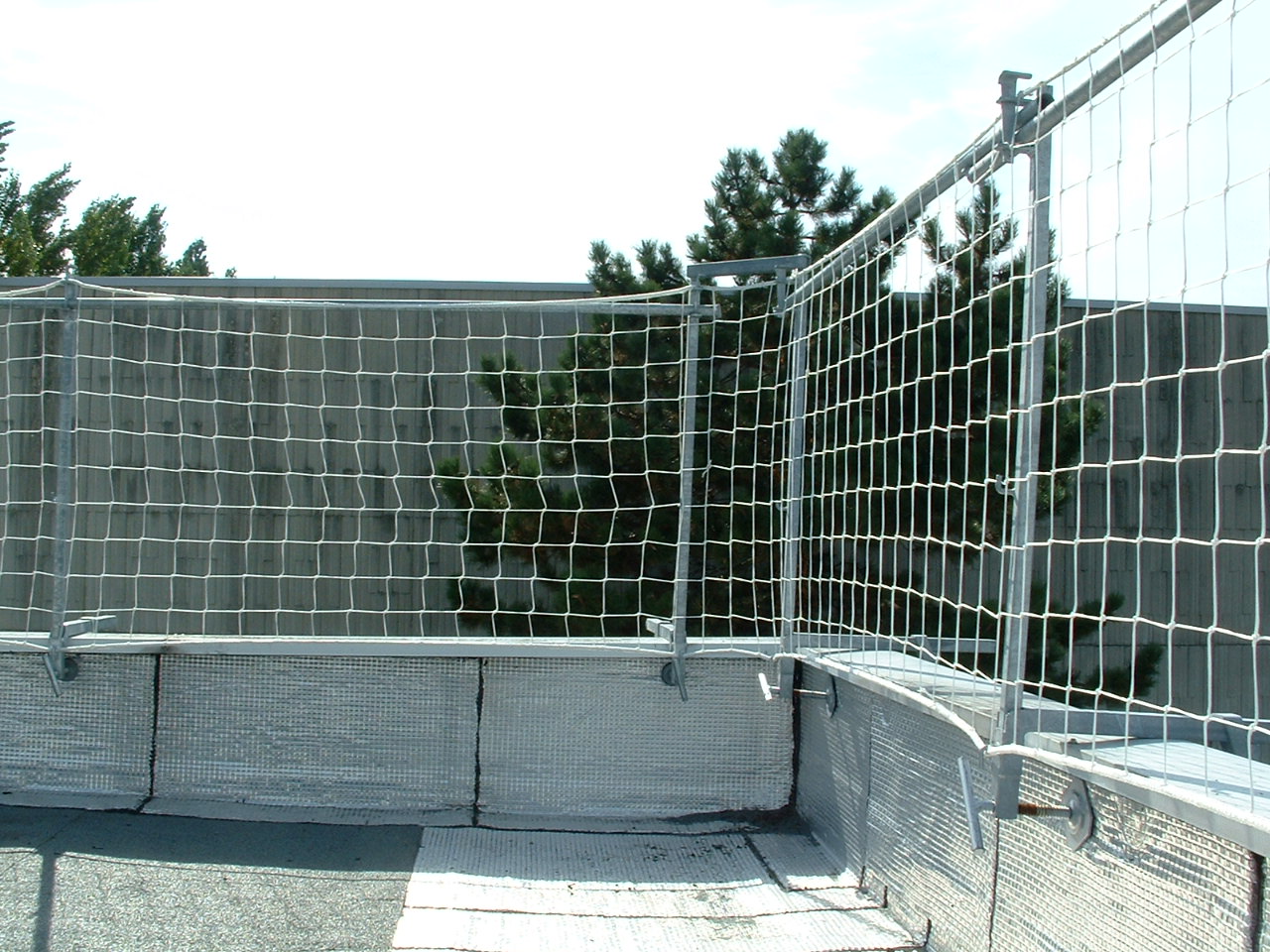

La protection périphérique TR de Frénéhard est un garde-corps temporaire spécialement conçu pour sécuriser les travaux d’étanchéité sur les toitures terrasses en maisons individuelles. La protection périphérique TR est composée d’un point ancrage permanent fixe (Ancrage TR) ou d’un point d’ancrage permanent traversant (Ancrage TR + Contre plaque TR) sur lequel vient se positionner la protection temporaire (support applique TR, potelet bloqueur, lisse rigide et filet intermédiaire) :

• Idéal pour sécuriser les travaux d’étanchéité sur toiture
• Utilisable en neuf ou en rénovation
• Compatible avec les toitures terrasses (pente <10°)
• Léger et résistant
• Attente discrète et parfaitement intégrée au bâti, sous la couvertine

La solution protection TR de Frénéhard se compose de :

- De la fixation TR

• Ancrage TR épaisseur 10 mm
• Support applique TR pour potelet bloqueur
• Contre-plaque TR (x 10), visserie non fournie

- 1 filet hauteur 1,1 mètre en maille 100x100 mm, avec plinthe intégrée

- Lisse : 3 longueurs disponibles :

• 1650 mm
• 2700 mm
• 3300 mm

- Potelet bloqueur : 2 hauteurs disponibles :

• 1100 mm pour filet
• 1180 mm pour filet

NF P 93-355 : PROTECTION PÉRIPHÉRIQUE TEMPORAIRE POUR TRAVAUX D’ÉTANCHÉITÉ EN TOITURE

La norme NF P93-355 spécifie les exigences minimales et méthodes d’essai relatives à la protection périphérique temporaire pour travaux neufs ou de rénovation, d’ouvrages d’étanchéité de toiture. Elle s’applique à la toiture plate ou inclinée avec une pente inférieure à 10°. Il spécifie l’exigence concernant l’absorption d’énergie pour la protection dans cette activité professionnelle.

La norme impose que la protection temporaire doit être composée :

Une lisse haute métallique et tubulaire Ø 30 mm en acier galvanisé située au moins à 1 m du plan de travail, pouvant reposer sur deux ou trois appuis et pourvue d’un système d’anti-déboitement.

Une protection intermédiaire constituée d’un filet (maille de 100 mm x100 mm maxi ; Ø fil 3 mm), comprenant une ralingue périphérique de 8 mm au minimum permettant de l’accrocher en parties haute et basse.

De potelets permettant de positionner et de maintenir la lisse haute, d’accrocher la ralingue haute de la protection intermédiaire en partie supérieure et d’accrocher la ralingue basse de la protection intermédiaire pour l’exécution des relevés.

De supports de potelets fixés à la structure du plan de travail par pincement, chevillage ou fixation mécanique permettant de relier les potelets à la structure et d’accrocher la ralingue du filet de la protection intermédiaire en partie basse.

En cas de fixation de la protection par pincement, la solution retenue devra prévoir un dispositif de pré réglage par paliers fixes et un dispositif de serrage par vis Ø 20 mm. L’entretoise solidaire devra être d’une section 110 mm mini avec un matériau adapté (CTBX non bakélisé, élastomère ou équivalent) afin de protéger le support.

Complément d’information, la norme NF P 93-355 précise également :

Le potelet :

• Maintien de la lisse haute au moyen d’une clavette.
• Section carré 28x28 mm minimum.
• Accroche filet intermédiaire pour le relever et éviter de le brûler.
• Battements en tête de potelet de + ou - de 25 mm.

La presse à patin :

• Vis de serrage diamètre 20 mm et filetage rond.
• Obligation de déporter les platines de serrage.

La lisse :

• Lisse de 3300 mm : 3 appuis tous les 1,50 m maximum.
• Lisse de 1665 mm : 2 appuis tous les 1,50 m maximum.

Le filet :

• Marquage de la date de mise en service, du nom du fabricant et une notice de stockage.
